RX5090 5V USB 输入，最大1.6A 充电电流，双节锂电池异步升压充电管理芯片
概要
RX5090 是一款5V USB 输入，最大1.6A 充电电流，
支持双节锂电池串联应用的异步升压充电管理芯片，
RX5090 集成驱动MOS 管，采用异步开关架构，使
其在应用时仅需要极少的外围器件，RX5090 的升
压开关充电转换器的工作频率为500KHz，转换效
率为90%。RX5090 具备涓流充电、恒流充电、恒
压充电、自动截止、自动再充电等一套完整充电循
环的充电管理芯片。
RX5090 输入电压为5V，内置自适应控制环路，可
在输入电压不断降低时自适应调节输入电流大小，
防止拉垮适配器输出。
RX5090 芯片支持软启动功能，当芯片启动时限制
PWM 占空比，让占空比慢慢打开，避免瞬间输入
涌浪电流过大。
特性
◆ 5V 输入异步升压充电
◆ 工作电压3.6V~6.0V，芯片耐压20V
◆ 最大1.6A 充电电流，充电电流可编程设置
◆ 升压充电效率90%
◆ 自适应调节输入电流，匹配所有适配器
◆ NTC 功能
◆ 欠压保护、过温保护、过压保护、过流保护
◆ 软启动功能
◆ ESOP8L 封装
应用
◆ 蓝牙音箱/电子烟/电动工具
◆ 玩具/对讲机
◆ 太阳能/便携设备
典型应用电路图
注：红色R2 和C9 是预留过EMI 认证。

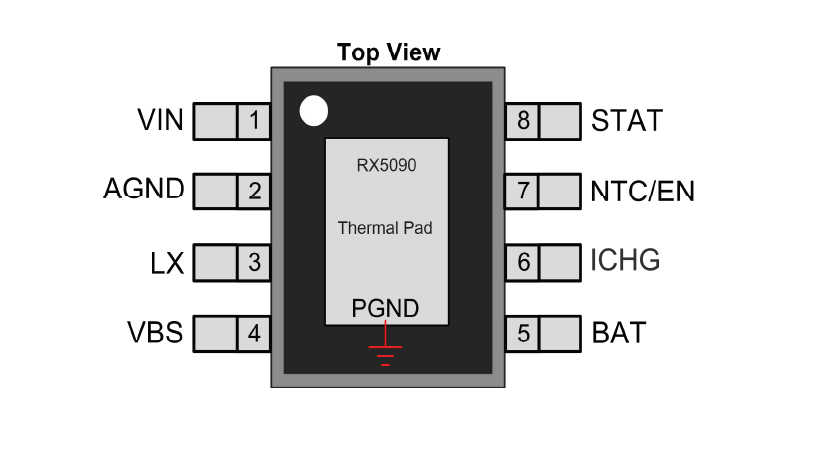

引脚排列

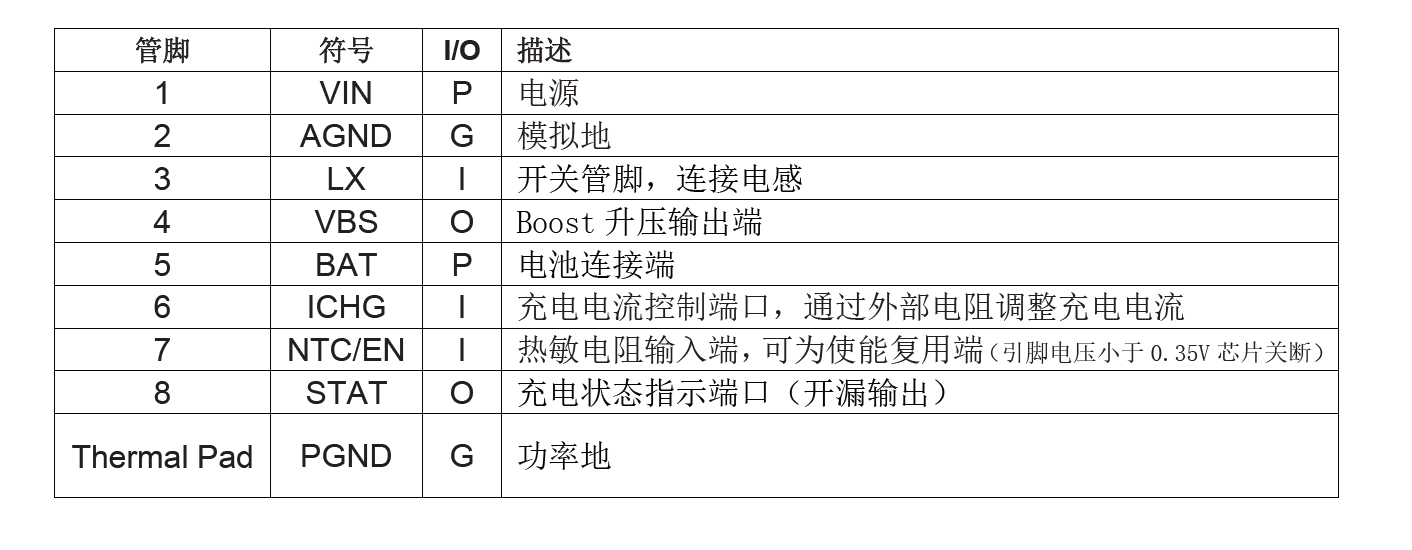

管脚描述
